Des smartphones et ordinateurs portables aux téléviseurs et tableaux de bord numériques, Affichage à cristaux liquides (LCD) les modules sont au cœur de notre monde visuel. Mais vous êtes-vous déjà demandé comment un mince panneau de verre et des composants électroniques peuvent produire des images aussi lumineuses ?, images colorées?

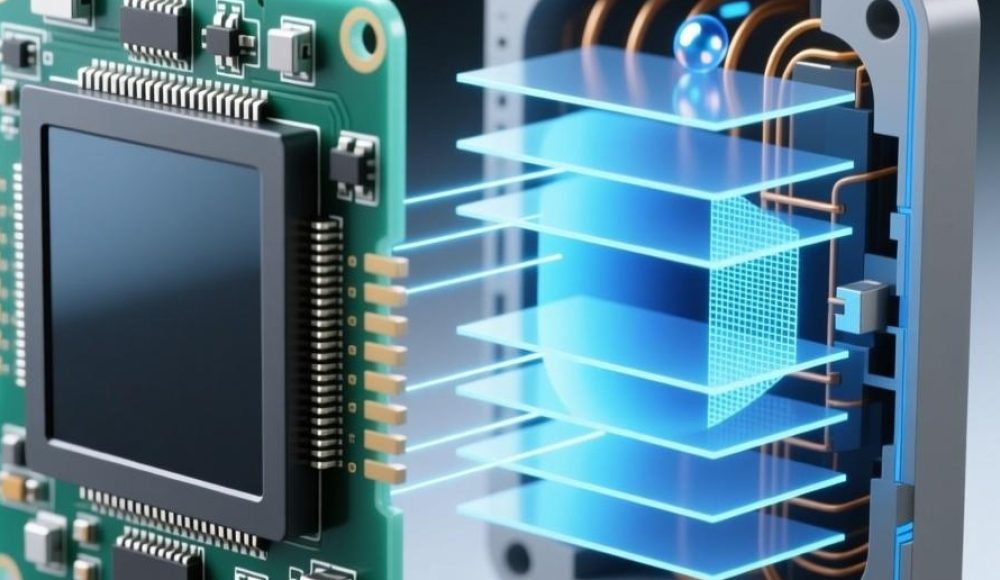

Ce guide décomposera le fonctionnement interne d'un Module LCD (LCM) en termes simples. Nous explorerons le voyage de la lumière depuis l’arrière de l’écran jusqu’à vos yeux, expliquant les concepts de base comme le rétroéclairage, torsion des cristaux liquides, et filtres de couleur.
Couche 1: La source de lumière – L’unité de rétroéclairage
Imaginez un détail, photographie transparente dans une pièce sombre. Sans lumière, c'est invisible. De la même manière, un écran LCD ne s'éclaire pas automatiquement; il a besoin d'une source de lumière par derrière. C'est le travail du unité de rétroéclairage.
Technologie plus ancienne: CCFL (Lampes fluorescentes à cathode froide) – semblable aux petits tubes fluorescents.
Norme moderne: DIRIGÉ (Diodes électroluminescentes). C'est ce que “Téléviseur LED” fait vraiment référence au type de rétroéclairage. Les LED sont plus économes en énergie, plus durable, et permettre des écrans plus fins. Ils sont généralement disposés sur les bords, et un plaque de guidage de lumière diffuse leur lumière uniformément sur tout l'écran.
Le but du rétroéclairage est de fournir une, toile de lumière blanche et uniforme.
Couche 2: Les gardiens de la lumière – Cristaux liquides & Polariseurs
Maintenant que nous avons la lumière, nous devons le contrôler. C'est là que la magie de cristaux liquides arrive.
1. Que sont les cristaux liquides?
Les cristaux liquides sont un état unique de la matière. Ils peuvent couler comme un liquide, mais leurs molécules maintiennent un ordre structuré comme un cristal. Surtout, cet ordre change lorsqu'un tension électrique est appliqué.
2. Le “Police légère”: Filtres polarisants
Devant le rétroéclairage se trouve un filtre polarisant. Considérez-le comme une clôture microscopique qui ne laisse passer que les ondes lumineuses vibrant dans une direction spécifique..
3. Le “Torsion” Magie des cristaux liquides
Une couche de cristaux liquides est prise en sandwich entre deux polariseurs. Sans électricité, les molécules de cristaux liquides sont naturellement tordues. Ils agissent comme un escalier en colimaçon, faire tourner la vibration de la lumière qui passe en 90 degrés.
Cette lumière tournée peut maintenant traverser le deuxième filtre polarisant (dont “fentes” sont inclinés vers 90 degrés au premier). Par conséquent, ce pixel apparaît brillant.
Voici l'action clé: Lorsqu'une tension est appliquée à un pixel spécifique, les cristaux liquides se détordent et s'alignent avec le champ électrique. Ils ne peuvent plus faire tourner la lumière. La lumière du premier polariseur reste inchangée et est désormais bloquée par le deuxième polariseur. Cela fait apparaître le pixel sombre.
En appliquant différents niveaux de tension, nous pouvons contrôler la quantité exacte de lumière qui traverse, créer des nuances de gris entre le blanc pur et le noir pur.
Couche 3: La naissance de la couleur – Le filtre de couleur
Une image en noir et blanc n’est pas très excitante. La couleur prend vie grâce au filtre de couleur.
Chaque pixel individuel est en réalité composé de trois sous-pixels, chacun avec un petit Rouge (R.), Vert (G), ou Bleu (B) filtre de couleur placé dessus.
Le Filtre rouge ne laisse passer que la lumière rouge.
Le Filtre vert ne laisse passer que la lumière verte.
Le Filtre bleu ne laisse passer que la lumière bleue.
En contrôlant indépendamment l'intensité de la lumière traversant chaque R., G, et sous-pixel B (en utilisant les obturateurs à cristaux liquides), l'écran peut mélanger ces couleurs primaires pour créer pratiquement n'importe quelle couleur du spectre.
Rouge + Vert à pleine intensité crée Jaune.
Rouge + Bleu crée Magenta.
Les trois à pleine intensité créent Blanc.
Les trois créent Noir.
Des millions de ces pixels RVB travaillant ensemble créent l'image en couleur que vous voyez sur votre écran.
Aperçu: Le voyage de la lumière dans un module LCD
Récapitulons tout le processus, du rétroéclairage au pixel coloré:
Le voyage commence: Les rétroéclairages LED émettent une lumière blanche uniforme.
Première polarisation: La lumière traverse le premier filtre polarisant, s'aligner.
La lumière est tordue (ou non): Cette lumière alignée frappe la couche de cristaux liquides. Basé sur le signal électrique, les cristaux tordent la lumière ou la laissent passer directement.
Deuxième polarisation: La lumière atteint ensuite le deuxième polariseur, qui agit comme un gardien final, déterminer la luminosité finale du sous-pixel.
Ajout de couleur: La lumière traverse le Rouge, Vert, ou Filtre de couleur bleu.
L'image finale: Votre œil mélange la lumière des sous-pixels RVB très compacts, percevoir un seul, pixel en couleur. Des millions d’entre eux créent une image complète.
Conclusion
En substance, un module LCD ne le fait pas “créer” lumière; il module intelligemment il. Il agit comme un filtre dynamique, en utilisant un rétroéclairage pour l'éclairage, cristaux liquides pour contrôler précisément la luminosité pixel par pixel, et filtres de couleur pour produire la palette finale. Ensemble, ces composants orchestrent le spectacle de lumière complexe que vous voyez chaque jour.
