多くの小型電子機器に搭載されている, 課題はもはやディスプレイを追加するだけではありません. 本当の課題は、限られた設置スペース内でユーザーが情報を明確に表示し、デバイスを便利に制御できるインターフェイスを作成することです。.
従来のボタンで基本的な操作が可能, しかし、十分な情報を表示することはできません. タッチスクリーンによる柔軟性の提供, ただし、正確な物理的フィードバックを必要とする産業環境や製品には必ずしも最適な選択肢であるとは限りません。.
これが、ノブ LCD ディスプレイがコンパクトなヒューマン マシン インターフェイスの興味深いソリューションになりつつある理由です。 (HMI). TFTディスプレイとロータリーエンコーダ、プッシュボタン機能を組み合わせることで, 1 つのモジュールで情報表示とユーザー入力の両方を処理できます.

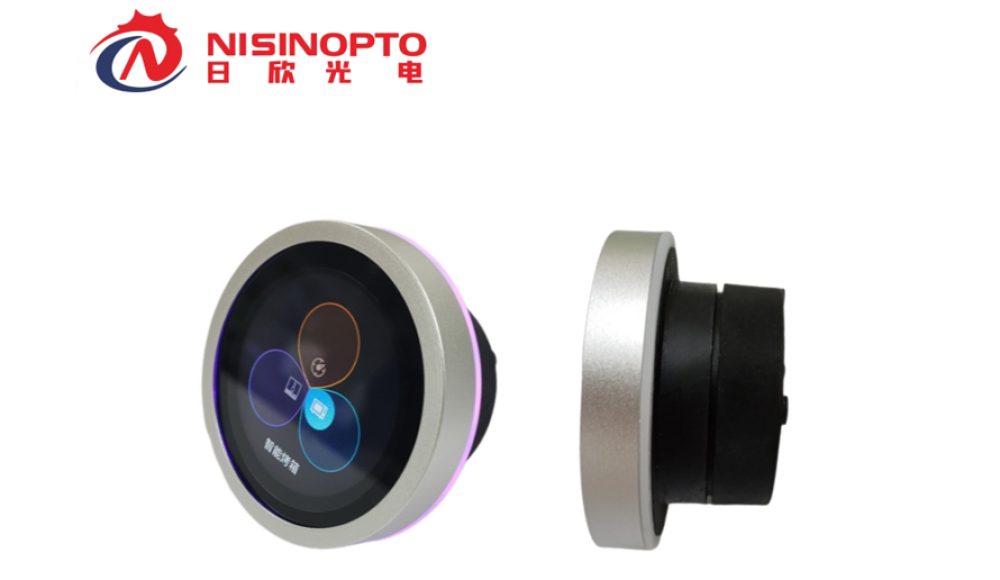

ナイシンの 1.8 インチ 360×360 ノブ LCD ディスプレイは、コンパクトな構造を必要とするアプリケーション向けに設計されています, 確実な動作, より直感的なコントロール体験.
リアルなインタラクションのために設計されたコンパクトなディスプレイ
画面が小さいからといって必ずしも機能が制限されるわけではありません. 1.8 インチ TFT ディスプレイは 360×360 の解像度を備えています, メニューに適した明確な正方形の表示領域を提供します, アイコン, パラメータ設定, および機器のステータス情報.
IPS パネル技術により、さまざまな視野角から一貫した画質を維持できます。, これは、ユーザーがさまざまな位置から画面を操作する可能性があるデバイスにとって重要です. 65K 色と 250 ニットの明るさ, ディスプレイは大きな画面サイズを必要とせずに、明確な視覚的フィードバックを提供できます。.
組み込み製品を設計するエンジニア向け, このタイプのディスプレイの利点は解像度だけではありません. コンパクトなサイズにより、製品構造の自由度が向上します, 特に利用可能なパネルスペースが限られている場合.
耐久性を向上させる金属ハウジング
実際のアプリケーションでは, ディスプレイは、最も頻繁に触れるコンポーネントの 1 つであることがよくあります. 産業環境または商業環境で使用されるデバイスには、繰り返しの操作に対応できるフロント パネルが必要です。. NISIN ロータリー LCD スクリーンは、強化プラスチックベースと組み合わせた亜鉛合金フロントパネルを使用しています。. この設計により、モジュールをコンパクトな機器に適した状態に保ちながら、機械的強度が向上します。. 金属製のフロント構造により、ノブを回転させたり押したりする際の確実な操作感を実現. プラスチックのみの軽量設計と比較して, 日常的な摩耗や偶発的な衝撃に対する優れた耐性を提供します。. これにより、ディスプレイは外観と耐久性の両方が重要な用途に適したものになります。, 産業用コントローラーを含む, スマートデバイス, およびプロ仕様の電子機器.
ロータリーノブとディスプレイを 1 つのインターフェースに統合
ノブ LCD スクリーンと標準ディスプレイモジュールの最大の違いの 1 つは、統合された制御方法です。.
内蔵のロータリーエンコーダにより、ノブを回すことで値を調整できます, プッシュ機能は確認やメニュー選択に使用できます. この対話方法はユーザーに馴染みがあり、頻繁なパラメータ調整が必要なデバイスに適しています。.
例えば, オペレーターはノブを回して設定を変更できます, オプションを選択する, 小さなボタンを探すことなくレベルを調整することもできます. これは、機器の制御パネルで特に実用的です, オーディオデバイス, 測定器, およびスマート制御端末.
プロダクトデザイナー向け, エンコーダをディスプレイモジュールに統合すると、機械設計が簡素化され、デバイス内の個別のコンポーネントの数が削減されます。.
さまざまな製品設計に対応する柔軟なインターフェイス
多くの場合、組み込みシステムが異なれば、異なる通信方法が使用されます。. 統合を容易にするために, ナイシン 1.8 インチノブ LCD ディスプレイは複数の接続オプションをサポート, TTLシリアル通信を含む, USBインターフェース, 5ピン1.25mmソケット.
これらのインターフェイスにより、ディスプレイがさまざまなコントローラー ボードや組み込みプラットフォームと通信できるようになります。. アプリケーションがカスタム電子デバイスであるか産業用制御システムであるか, 柔軟な接続により開発の困難さが軽減されます.
製品開発中, 多くの場合、通信の互換性はディスプレイのパフォーマンスと同じくらい重要です. 既存のハードウェアと簡単に接続できるディスプレイモジュールにより、設計サイクルの短縮に貢献します.
OEM アプリケーションのカスタマイズ オプション
業界が異なれば、ディスプレイの外観やインターフェイスのデザインに対する要件も異なります。. 標準モジュールはある製品では機能しても、別の製品では調整が必要な場合があります.
NISINは顧客の要件に応じたカスタマイズオプションを提供します, ディスプレイの外観も含めて, インターフェースデザイン, UIのカスタマイズ, そしてブランディング要素.
追加のステータス表示や、暗い環境での視認性の向上が必要なアプリケーションのために、オプションの LED ライト バーを追加することもできます。.
これらのカスタマイズ可能性により、回転 LCD ディスプレイは製品の差別化が重要な OEM および ODM プロジェクトに適しています。.
より幅広い温度条件下でも信頼性の高い動作を実現
多くの電子機器は温度条件が常に安定しない環境に設置されています。. 産業用具, 屋外用デバイス, 業務用機器は動作中に重大な温度変化を経験する可能性があります. ナイシン 1.8 インチノブ LCD ディスプレイは -20°C ～ 70°C の動作温度範囲をサポート, 幅広いアプリケーションで信頼性の高いパフォーマンスを維持するのに役立ちます. この機能により、エンジニアは産業および商業環境向けの製品を設計する際に、より柔軟な対応が可能になります。.
ノブLCDディスプレイの代表的な用途
ディスプレイと物理制御の組み合わせにより、さまざまな用途に適したノブ LCD 画面が実現. 産業用制御機器はディスプレイを使用してパラメータを調整できます, マシンの状態監視, とオペレーターの対話. スマート ホーム デバイスは、照明を制御するためのシンプルな回転インターフェイスの恩恵を受けることができます, 温度, オーディオシステム, およびその他の機能. 家庭用電化製品は金属回転設計を使用して、使いやすさと製品の外観の両方を向上させることができます. 組み込み機器は、コンパクトなサイズと統合された制御構造を活用して、設置スペースを削減できます。.
コンパクトな HMI 設計に適したディスプレイの選択
組み込み製品用のLCDモジュールを選択する場合, エンジニアは通常、画面サイズや解像度以上のことを考慮する必要があります. 機械構造, 通信方法, 動作環境, コントロール体験, 将来のカスタマイズ要件はすべて最終設計に影響します.
あ 1.8 インチ 360×360 ノブ LCD ディスプレイは、コンパクトなサイズと機能的な制御の実用的なバランスを提供します。. メーカーは、複雑な外部ボタンや制御コンポーネントを追加することなく、より操作しやすい製品を作成できます。.
NISIN は、視覚的なパフォーマンスと実用的なアプリケーション要件を組み合わせたディスプレイ ソリューションの提供に重点を置いています。. 信頼性の高いハードウェア設計とカスタマイズサポートによる, 回転式LCDディスプレイはさまざまな産業に適応できます。, スマートデバイス, および組み込み製品のシナリオ.
